東風22米高空作業車

整車型號

底盤型號

長×寬×高

總質量（Kg）

整備質量（Kg）

軸距

發動機排放

JDF5120JGK22DFL5（天錦22米高空車）

DFL1120B21

10400*2498*3950

12300

12105

5000

國V

JDF5120JGK22E5（仿天錦22米高空車）

EQ1161LJ9BDE

10400*2470*3900

12425

12095

5200

國V

底盤參數：

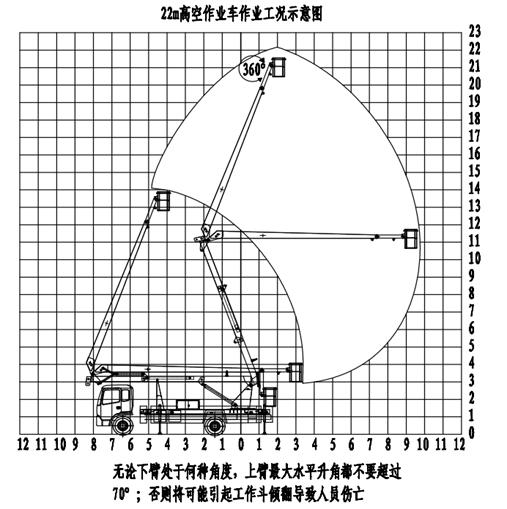

作業工況：

東風22米高空車，最大作業高度22m，最大作業高度時作業幅度2.4m，最大作業幅度9.6m，最大作業幅度時作業高度11.3m，雙向360°連續回轉。

標準配置：三節折疊臂，臂架截面四邊形，最大起吊質量1噸，帶2米伸縮吊鉤，吊藍額定載額200KG，帶油缸鎖止功能，轉臺和吊藍雙位操作，吊藍帶發動機啟動，熄火裝置，整車操作方式為手動和電動結合。配置應急泵，發動機或者齒輪泵發生故障，可以用于應急收車

湖北江南專用特種汽車高空作業車主要特點及優勢：

1、操作系統：操作方式為手動和電動結合，轉臺和吊籃電動雙位操作，吊籃帶發動機啟動、熄火(安全操作方便，節省燃油)，上車操作通過節流閥實現無極調速，采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；發動機油門拉線手動操作，支腿手動操作，各支腿可單獨可調，上下車互鎖，操作安全、可靠。

2、臂架/轉臺：三節折臂，型材Q345B/5mm，臂架加固，臂架截面四邊形，臂架起伏角度，0°-70°(相對水平面)，轉臺雙向360°回轉，采用了先進的渦輪蝸桿式減速機構，（具有自潤滑和自鎖功能）后期維護也可方便的通過調整螺栓位置輕松達到效果；回轉機構采用可調節式，方便調節；

3、 吊臂：22米高空車吊臂最大起重質量1000kg,伸縮長度2米，最大起吊高度13米，最大起吊幅度9.2米，鋼絲繩長度40米Φ8。起升機構IQKN1B6Y；單繩拉力800 Kg，吊鉤1T

4、 支腿：前后H型四條液壓支腿，型材Q345B/5mm，支腿縱向：5100，橫向：4000， H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；四個支腿都帶雙向液壓鎖，后支腿帶兩個黃色頻閃燈。

5、 車廂：優質碳鋼及型材，鋪3㎜防滑花紋鋼板，工具箱1200*400*500；模具沖壓門，帶不銹鋼門鎖，Φ20不銹鋼管?chē)鷻?，駕駛室側帶上下踏步，側、后防護采用優質碳鋼冷彎型材；強度高，洗手水箱

6、 吊籃：吊籃額定載荷≤200Kg，吊籃尺寸1080X620X1150，外置拉桿機械調平，保險帶一副.

7、 液壓系統：液壓油箱80L；帶液位表，帶壓力表；16MPa，齒輪泵定量泵，流量25ml/r，集成電磁閥組，12只油缸；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

8、 油漆;知名品牌油漆；顏色光滑，線條美觀；

9、 標識及標牌:清晰、醒目、永久不褪色
