躍進20米伸縮臂高空車

整車型號

底盤型號

長×寬×高

總質量（Kg）

整備質量（Kg）

軸距

發動機排放

JDF5070JGK20NJ5S（20米直臂高空車）

NJ1072ZHDCMS

8100*2100*3250

7150

6760

3800

國V

底盤參數：

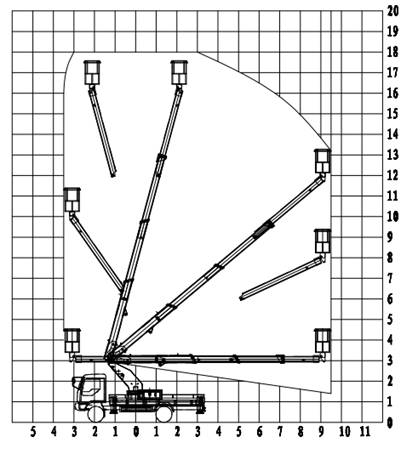

作業工況：

躍進20米伸縮臂高空車，最大作業高度20m，最大作業高度時作業幅度2.9m，最大作業幅度駕駛室區域4 m；駕駛室后11.5m，最大作業幅度時作業高度4.7m，雙向360°連續回轉。

標準配置：四節伸縮臂，伸縮缸內置帶鋼絲繩傳動，吊藍額定載額200KG。操作方式為手動和電動結合，下車和吊籃電控雙位操作，電液比例調速，采用CAN和控制器自動控制，帶顯示屏，設置保護模式進行限幅，安全、可靠；吊藍設有發動機啟動和熄火開關，操作方便，節省燃油；支腿手動操作，H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況。下車與上車互鎖，操作安全、可靠；吊籃采用先進的靜態液壓自動調平，更加穩定和可靠。吊籃帶遙控操作。

湖北江南專用特種汽車高空作業車主要特點及優勢：

1、操作系統：操作方式為手動和電動結合，電液比例調速，下車和吊籃電控雙位操作，帶控制器和顯示屏，吊籃帶發動機啟動、熄火(安全操作方便，節省燃油)；手動拉線或者電子油門，支腿手動操作，各支腿可單獨可調，上下車互鎖，操作安全、可靠。

2、臂架/轉臺：三節同步伸縮臂，伸縮缸外置帶鏈條傳動，材料為高強度鋼板HQ60/5mm，臂架起伏角度，0°-75°(相對水平面)。轉臺雙向360°回轉，采用了先進的渦輪蝸桿式減速機構，（具有自潤滑和自鎖功能）后期維護也可方便的通過調整螺栓位置輕松達到效果；回轉機構采用可調節式，方便調節；

3、 支腿：前后H型四條液壓支腿，型材Q345B/5mm，支腿縱向：4000，橫向：3900， H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；四個支腿都帶雙向液壓鎖，后支腿帶兩個黃色頻閃燈。

4、 車廂：優質碳鋼及型材，鋪3㎜防滑花紋鋼板，工具箱1200*400*500；模具沖壓門；帶不銹鋼門鎖，塑料洗手水箱，Φ20不銹鋼管?chē)鷻?，駕駛室側帶上下踏步，側、后防護采用優質碳鋼冷彎型材，強度高；輪罩為注塑模具成型，美觀，強度高。

5、 吊籃：吊籃額定載荷≤200Kg，吊籃尺寸1100*700*1150，調平形式為靜態液壓自動調平，更加穩定和可靠。保險帶一副。吊籃帶遙控操作。

6、 液壓系統：液壓油箱80L；帶液位表，帶壓力表；16MPa，齒輪泵定量泵，流量25ml/r，電液比例閥組，12只油缸；帶雙向平衡閥或液壓鎖進行鎖止，保證安全

7、 油漆;知名品牌油漆；顏色光滑，線條美觀；

8、 標識及標牌:清晰、醒目、永久不褪色
