JDF5065GXFSG15/A型水罐消防車，采用江鈴JX1061TSG25底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水1500kg（SG15A），裝備了上海茸申消防器材有限公司生產CB10/20-RS型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般物質火災。
銷售經理：江光會(huì ) 13597849802銷售經理：章健 18995978800
Q Q：274194667
微信：13597849802
地址：湖北省隨州市北郊江南工業園
五十鈴皮卡爆破器材運輸車(四驅?zhuān)?/h3>JDF5065GXFSG15/A型水罐消防車，采用江鈴JX1061TSG25底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水2500kg（SG15A），裝備了上海茸申消防器材有限公司生產CB10/20-RS型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb201630548）并已列入工信部汽車新產品公告，通過國家CCCF。
一. 整車主要參數
整車型號 | JDF5065GXFSG15/A | 外廓尺寸 | 6190×1980×2670mm |
載液量 | 水罐車載水2500kg | 最大總質量 | 5815kg |
最高車速 | 90km/h | 消防泵額定流量 | 20L/s 1.0MPa |
消防炮額定流量 | 水罐車：20L/s 1.0MPa | 消防炮射程 | 水罐車：≥48m |
比功率 | 85/5.815=14.6 | 接近角/離去角 | 23°/13° |
二、底盤主要參數
底盤型號 | JX1061TSG25 | 制造商 | 江鈴汽車股份有限公司 |
發動機額定功率 | 85kw | 發動機排量 | 2771ml |
發動機排放標準 | GB17691-2005國V | 驅動形式 | 4×2 |
軸距 | 3360mm | 駕駛室結構 | 平頭、四門，原裝雙排 |
最小轉彎半徑 | ≤14m | 司乘人員數 | 2+3人 |
變速箱 | 手動 | 駕駛員位置 | 左置 |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； | ||
三、上裝結構及性能參數

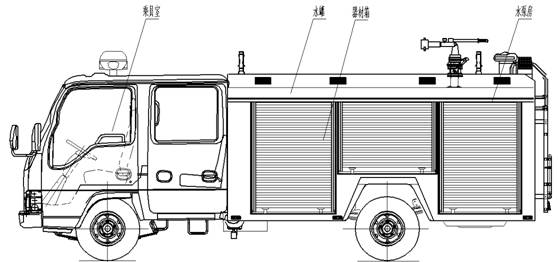

總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
| |
1、 器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接） |
器材箱 | 器材箱位于乘員室后部?jì)蓚?，設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下部設有翻轉踏板。 |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側下部設有翻轉踏板，保溫位置：安裝燃油加熱器（根據客戶需求選裝） |
2、水罐
容量 | 2500kg |
材質 | 優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） |
罐體固定 | 與底盤車架彈性連接 |
罐體設置 | 設直徑460mm人孔1個，帶有快速鎖定/開啟裝置，設DN65溢流口1個， 1個DN40水罐放余水口，配球閥，進出水口：設1個水罐到水泵進水管，DN100閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN40閥門，可氣動、手動控制 |
3、消防泵
型號 | CB10/20-RS型低壓車用消防泵 |
|
形式 | 常壓離心式 | |
額定流量 | 20L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 自帶滑片泵 | |
引水時間 | 最大吸深時≤35s |
4、 消防炮
A.車載水炮
型號 | PS20W |
|
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 20L/S | |
射程 | ≥48m |
5、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
附加電氣 | 設獨立電路 |
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈，上裝后部安裝35W消防探照燈1個火場照明 |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部警報器，其控制盒在駕駛員前下方 |
