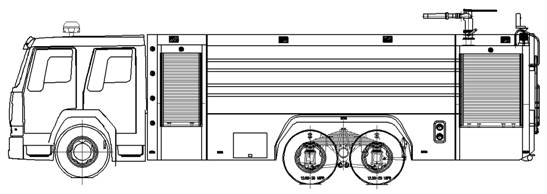

JDF5314GXFPM160型泡沫消防車、JDF5314GXFSG160型水罐消防車，采用重汽豪沃ZZ5347V4647E1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為單排改雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水12780kg（PM160）/15500kg（SG160），泡沫液量2770kg（PM160），裝備了上海雄真消防設備有限公司生產CB20.10/30.60型中低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（PM160）或PS60W(SG160)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災或一般物質火災。
銷售經理：江光會(huì ) 13597849802銷售經理：章健 18995978800
Q Q：274194667
微信：13597849802
地址：湖北省隨州市北郊江南工業園
五十鈴皮卡爆破器材運輸車(四驅?zhuān)?/h3>一.整車主要參數
|
整車型號 |
JDF5314GXFPM160型泡沫消防車、JDF5314GXFSG160型水罐消防車 |
|
外廓尺寸 |
10655×2500×3540mm |
|
最大總質量 |
30900kg |
|
載液量 |
泡沫車載水13000kg，泡沫3000kg，水罐車載水16000kg |
|
最高車速 |
95km/h |
|
消防泵額定流量 |
60L/s 1.0MPa |
|
消防炮額定流量 |
泡沫車：48L/s 1.0MPa 水罐車：60L/s 1.0MPa |
|
消防炮射程 |
泡沫車：泡沫≥50m 水≥55m 水罐車：≥70m |
|
比功率 |
249/30.9=8 |
|
接近角/離去角 |
14°/11° |
二、底盤主要參數
|
底盤型號 |
ZZ5347V4647E1 |
制造商 |
中國重汽集團濟南卡車股份有限公司 |
|
發動機額定功率 |
249kw |
發動機排量 |
9726ml |
|
發動機排放標準 |
GB17691-2005國V |
驅動形式 |
6×4 |
|
軸距 |
4600+1350mm |
駕駛室結構 |
平頭、四門，原裝雙排 |
|
最小轉彎半徑 |
≤23m |
司乘人員數 |
2+4人 |
|
變速箱 |
手動 |
駕駛員位置 |
左置 |
|
設備 |
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； | ||
三、上裝結構及性能參數
|
總體布置 |
整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
|
| |
1、 器材箱和泵室
|
主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接） |
|
|
器材箱位于乘員室后部?jì)蓚?，設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下部設有翻轉踏板。 | |
|
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側下部設有翻轉踏板，保溫位置：安裝燃油加熱器（根據客戶需求選裝） | |
|
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
2、水罐
|
容量 |
13000kg（泡沫車）、16000kg（水罐車） |
|
材質 |
優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作） |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
設直徑460mm人孔1個，帶有快速鎖定/開啟裝置，設DN65溢流口1個，1個DN40水罐放余水口，配球閥，注水口：在水罐左右兩側各接2只DN80接口，進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制， 1個水泵至水罐充水管，DN65閥門，可氣動、手動控制 |
3、泡沫罐
|
容量 |
3000kg（泡沫車） |
|
材質 |
優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作） |
|
罐體固定 |
與底盤車架彈性連接 |
|
罐體設置 |
設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置， DN40溢流口1個， 1個DN40泡沫罐放余液口， 1個DN40泡沫罐到水泵出泡沫管 |
4、 消防泵
|
型號 |
CB20.10/30.60型中低壓車用消防泵 |
|
|
形式 |
中低壓離心式 | |
|
額定流量 |
60L/s @1.0MPa 30L/s @2.0MPa | |
|
出口額定壓力 |
1.0MPa | |
|
最大吸深 |
7m | |
|
引水裝置 |
自帶滑片泵 | |
|
引水時間 |
最大吸深時≤50s |
5、 消防炮
A.車載水炮
|
型號 |
PS60W |
|
|
制造商 |
成都威斯特消防機械有限公司 | |
|
回轉角度 |
360°水平回轉 | |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° | |
|
流量 |
60L/S | |
|
射程 |
≥70m |
B.車載泡沫炮
|
型號 |
PL48 |
|
|
制造商 |
成都威斯特消防機械有限公司 | |
|
回轉角度 |
360°水平回轉 | |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° | |
|
流量 |
48L/S | |
|
射程 |
泡沫≥50m 水≥55m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
頻閃燈 |
車身兩側安裝紅、藍兩色頻閃燈，上裝后部安裝35W消防探照燈1個火場照明 |
|
警示裝置 |
長排全紅警燈，安裝在駕駛室頂部警報器，其控制盒在駕駛員前下方 |
|
駕駛室內 |
水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
|
泵室內控制 |
上裝總電源開關、參數顯示、狀態顯示
|
