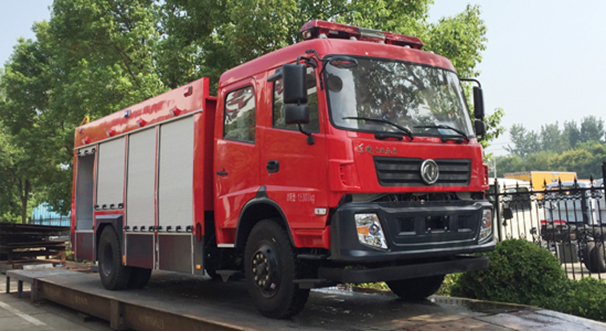

東風153消防車

整車型號

JDF5150GXFPM60/A型泡沫消防車、JDF5150GXFSG60/A型水罐消防車

外廓尺寸

8235×2500×3450mm

最大總質量

15300kg

載液量

泡沫車載水5000kg，泡沫3000kg，水罐車載水8000kg

最高車速

90km/h

消防泵額定流量

40L/s  1.0MPa

消防炮額定流量

泡沫車：32L/s 1.0MPa    水罐車：40L/s  1.0MPa

消防炮射程

泡沫車：泡沫≥45m  水≥50m  水罐車：≥50m

比功率

140/65.1=2.15

接近角/離去角

19°/13°

底盤型號

EQ1160GD5DJ

制造商

東風商用車有限公司

發動機額定功率

140kw

發動機排量

5000ml

發動機排放標準

GB17691-2005國V

驅動形式

4×2

軸距

4700mm

駕駛室結構

平頭、四門，雙排

最小轉彎半徑

≤19m

司乘人員數

2+4人

變速箱

手動

駕駛員位置

左置

設備

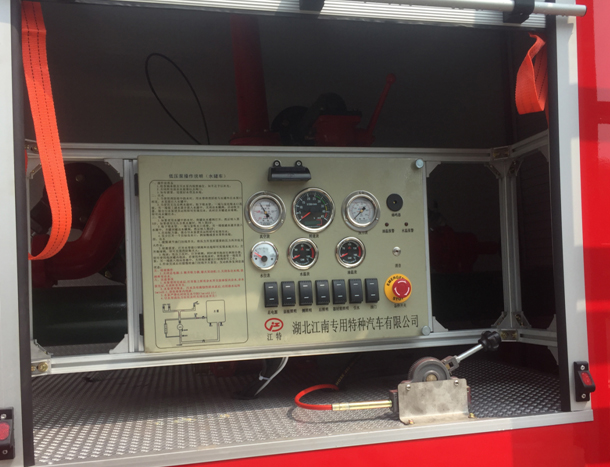

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、  警報器；

2、  取力器控制開關及指示燈；

3、  附加電源開關；

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接）

器材箱

器材箱位于乘員室后部?jì)蓚?，設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下部設有翻轉踏板。

泵房

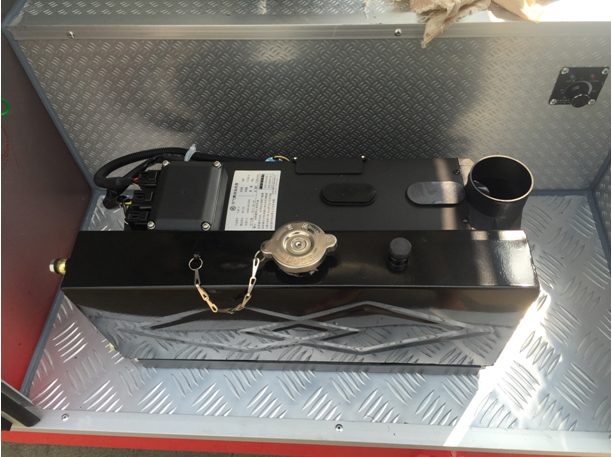

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側下部設有翻轉踏板，保溫位置：安裝燃油加熱器（根據客戶需求選裝）

容量

5000kg（泡沫車）、8000kg（水罐車）

材質

優質碳鋼，厚度為4mm(可根據用戶需求采用不銹鋼、PP材質制作）

罐體固定

與底盤車架彈性連接

罐體設置

設直徑460mm人孔1個，帶有快速鎖定/開啟裝置， 1個DN40水罐放余水口，配球閥，注水口：在水罐左右兩側各接2只DN65接口，進出水口：設1個水罐到水泵進水管，DN100閥門，可氣動、手動控制， 1個水泵至水罐充水管，DN65閥門，可氣動、手動控制

容量

3000kg（泡沫車）

材質

優質碳鋼，厚度為4mm(可根據用戶需求采用不銹鋼、PP材質制作）

罐體固定

與底盤車架彈性連接

罐體設置

設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置， DN40溢流口1個， 1個DN40泡沫罐放余液口， 1個DN40泡沫罐到水泵出泡沫管

型號

CB10/40-RS型低壓車用消防泵

形式

低壓離心式

額定流量

40L/s @1.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

自帶滑片泵

引水時間

最大吸深時≤50s

型號

PS40W

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+60°

流量

40L/S

射程

≥60m

型號

PL32

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+45°

流量

32L/S

射程

泡沫≥45m  水≥50m

附加電氣

設獨立電路

輔助照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈，上裝后部安裝35W消防探照燈1個火場照明

警示裝置

長排全紅警燈，安裝在駕駛室頂部警報器，其控制盒在駕駛員前下方
